MAC3

PresSystem – digitális nyomáskapcsoló

PresSystem-cosfi-nyomaskapcsolo

A készülék leírása
A PresSystem egyfázisú elektromos szivattyúmotorok indítását és leállítását automatizálja a rendszer nyomásának növekedése és csökkenése függvényében. Gyakorlatilag mint egy nyomáskapcsoló üzemel, szárazon futás esetén pedig egy harmadik, kritikus nyomásérték elérésekor leállítja a szivattyút. A PresSystem használatával a hagyományos nyomáskapcsolóval vezérelt rendszerek korszerűsíthetők.

A készülék használatából adódó előnyök

  • A PresSystem egy acélcsövön helyezkedik el, ami megkönnyíti a szerelést
  • Egy belső nyomásérzékelő segítségével a szivattyú indítási nyomásértéke igény szerint beállítható
  • A készülékben nem található visszacsapó-szelep, amely áramlási veszteséget okozna
  • Szárazon futás elleni védelem és automatikus leállítás, indítás
  • A PresSystemre segédvezérlők is csatlakoztathatók, úgymint:
    – úszókapcsoló
    – egy külső elektromos jel, amelyre a szivattyút indítani szeretné
  • Védelem a túl gyakori ki-be kapcsolás ellen, amely a rendszer szivárgásából, illetve a hidrofor tartály hiányából adódhat
  • A rendszer aktuális nyomását digitálisan kijelzi

Működési feltételek
Környezeti hőmérséklet: +5 ÷ 40 °C
Legmagasabb megengedett páratartalom: 50% 40°C-on (kondenzáció nélkül)
Szállított folyadék hőmérséklete: +1 ÷ 40 °C
Szállított folyadék tulajdonsága: kémiailag tiszta víz (pH 5-9), szilárd szennyeződésektől mentes, amely 1” csövet eltömítene

A PresSystem nem használható abrazív (koptató) részecskéket, szilárd szálakat, gyúlékony, robbanékony vagy agresszív összetételű folyadékokhoz. A PresSystemet védeni kell a fagytól és a rossz időjárástól. A PresSystem csak olyan rendszerbe szerelheti, amely mentes a túlnyomástól és a hidraulikus sokktól. Ha hidrofor tartályt épít a rendszerbe, azt megfelelően kell méretezni (a tartály előfeszítési nyomása a rendszer nyomásának a 80%-a.
Példa: Rendszer P = 3,5 bar → 2,8 bar hidrofor tartály
).

Műszaki tulajdonságok
Elektromos hálózat: 1 x 230 V~ 50 / 60 Hz ± 10%
Szivattyú: 1 x 230 V~
Megengedett áramfelvétel (szivattyú): 8 A
Megengedett teljesítmény (szivattyú): 1,5 kW @ 230 V~
Felszerelés: Csőre
Kijelző: 7 szegmenses LED
Amperometrikus védelem: 2 – 12 A
Elhelyezési pozíció: Vízszintesen vagy függőlegesen
Védelem: IP 50
Üzemi hőmérséklet: +5 ÷ 50 °C
Szállított folyadék megengedett hőmérséklete: +1 ÷ 40 °C
Cső anyaga: AISI 304
Csatlakozások mérete: 1” KM, alkalmas 1¼” csőhöz
Üzemi nyomás: 1,5 ÷ 8 bar
Szivattyú indítási nyomás: 0,6 ÷ 7 bar (e két érték között beállítható)
Legkisebb nyomáskülönbség: 0,3 bar
Legmagasabb érzékelt áramlás: 120 l/perc
Nyomásesés: <14 mbar 150 l/percnél
Megengedett túlnyomás: 20 bar
Ház anyaga: PP
Méret: 170 x 230 x 82 mm
Súly: 0,6 kg

E-control elektromos szivattyúvezérlő

e-control

Az E-Control szivattyúvezérlő egyfázisú szivattyúmotorok indítását és leállítását automatizálja a rácsatlakoztatott rendszer vízáramlásának és nyomásának függvényében. Ajánlott minden olyan házi vízellátó rendszerekhez, ahol eddig a szivattyút hagyományos nyomáskapcsoló vezérelte. A készülék áramlásérzékelője akár lassú vízáramlást is képes érzékelni.

econtrol-kezelofelulet

A készülék használatából adódó előnyök
Alacsony vízáramlási sebességet is érzékel (0,5 l/perc)
Működését nem befolyásolja a szivattyú indításakor és leállításakor keletkezett vibráció
Nincs benne visszacsapó-szelep, amely áramlási veszteséget okoz
Szárazon futás elleni védelem
Az E-Control automatikusan elindítja a szivattyút, hogy megakadályozza a leragadását, ha 24 órán át használaton kívül volt

Működési feltételek
Környezeti hőmérséklet: +5 ÷ 40 °C
Legmagasabb megengedett páratartalom: 50% 40°C-on (kondenzáció nélkül)
Szállított folyadék hőmérséklete: +1 ÷ 40 °C
Szállított folyadék tulajdonsága: kémiailag tiszta víz (pH 5-9), szilárd szennyeződésektől mentes, amely 1” csövet eltömítene

Az E-Control nem használható abrazív (koptató) részecskéket, szilárd szálakat, gyúlékony, robbanékony vagy agresszív összetételű folyadékokhoz. Az E-Controlot védeni kell a fagytól és a rossz időjárástól. Az E-Controlot csak olyan rendszerbe szerelheti, amely mentes a túlnyomástól és a hidraulikus sokktól. Ha hidrofor tartályt épít a rendszerbe, azt megfelelően kell méretezni (a tartály előfeszítési nyomása a rendszer nyomásának a 80%-a.
Példa: Rendszer P = 3,5 bar → 2,8 bar hidrofor tartály
).

Műszaki tulajdonságok
Elektromos hálózat: 1 x 230 V~ 50 / 60 Hz ± 10%
Szivattyú: 1 x 230 V~
Megengedett áramfelvétel (szivattyú): 25(8) A
Megengedett teljesítmény (szivattyú): 1,5 kW @ 230 V~
Felszerelés: Csőre
Elhelyezési pozíció: Vízszintesen vagy függőlegesen
Védelem: IP 65
Üzemi hőmérséklet: +5 ÷ 50 °C
Szállított folyadék megengedett hőmérséklete: +1 ÷ 40 °C
Csatlakozások mérete: 1” KM
Üzemi nyomás: 1,5 ÷ 8 bar
Szivattyú indítási nyomás: 0,8 ÷ 2,2 bar
Legkisebb nyomáskülönbség: 1 bar
Legkisebb érzékelt áramlás: 0,5 l/perc
Legmagasabb érzékelt áramlás: 120 l/perc
Megengedett túlnyomás: 12 bar
Ház anyaga: Kalciummal töltött PP / ABS
Méret: 220 x 200 x 120mm
Súly: 0,95 kg

E-Flow – áramlásérzékelő

e-flow

Az E-Flow szivattyúvezérlő egyfázisú szivattyúmotorok indítását és leállítását automatizálja a rácsatlakoztatott rendszer vízáramlásának függvényében. Akár 1  l/perc vízáramlást érzékelve elindítja a szivattyút, és az áramlás megszűnésére leállítja. Ajánlott minden olyan háztartási rendszerekbe, ahol az alacsony hálózati víznyomás, vagy a tetőn elhelyezett víztárolóból szeretne vizet szivattyúzni. Vízigény esetén az E-Flow érzékeli a vízáramlást, és elindítja a szivattyút a megfelelő nyomás biztosításának érdekében.

A készülék használatából adódó előnyök
Alacsony vízáramlási sebességet is érzékel (1 l/perc)
Beszerelhető vízszintes vagy függőleges pozícióba
Szárazon futás elleni védelmet biztosít a szivattyúnak

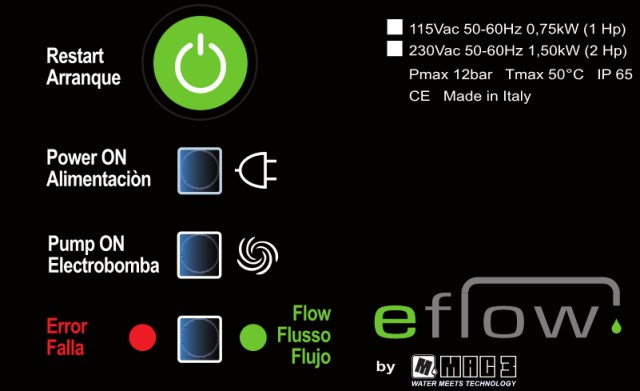

A kezelőfelületen villogó LED lámpa jelzi a vízáramlást
Az E-Flow automatikusan elindítja a szivattyút, hogy megakadályozza a leragadását, ha 24 órán át használaton kívül volt.

e-flow-kezelofelulet

Működési feltételek
Környezeti hőmérséklet: +5 ÷ 40 °C
Legmagasabb megengedett páratartalom: 50% 40°C-on (kondenzáció nélkül)
Szállított folyadék hőmérséklete: +1 ÷ 40 °C
Szállított folyadék tulajdonsága: kémiailag tiszta víz (pH 5-9), szilárd szennyeződésektől mentes

Az E-Flow nem használható abrazív (koptató) részecskéket, szilárd szálakat, gyúlékony, robbanékony vagy agresszív összetételű folyadékokhoz. Az E-Flowot védeni kell a fagytól és a rossz időjárástól. Az E-Flowot csak olyan rendszerbe szerelheti, amely mentes a túlnyomástól és a hidraulikus sokktól. Ha hidrofor tartályt épít a rendszerbe, azt megfelelően kell méretezni (a tartály előfeszítési nyomása a rendszer nyomásának a 80%-a.
Példa: Rendszer P = 3,5 bar → 2,8 bar hidrofor tartály
)

Műszaki tulajdonságok
Elektromos hálózat: 1 x 230 V~ 50 / 60 Hz ± 10%
Szivattyú: 1 x 230 V~
Megengedett áramfelvétel (szivattyú): 25(8) A
Megengedett teljesítmény (szivattyú): 1,5 kW @ 230 V~
Felszerelés: Csőre
Elhelyezési pozíció: Vízszintesen vagy függőlegesen
Védelem: IP 65
Üzemi hőmérséklet: +5 ÷ 50 °C
Szállított folyadék megengedett hőmérséklete: +1 ÷ 40 °C
Csatlakozások mérete: 1” KM
Üzemi nyomás: 1,5 ÷ 8 bar
Legkisebb érzékelt áramlás: 1 l/perc
Legmagasabb érzékelt áramlás: 100 l/perc
Megengedett túlnyomás: 12 bar
Ház anyaga: Kalciummal töltött PP / ABS
Méret: 120 x 200 x 100 mm
Súly: 0,70 kg

KEY – univerzális úszókapcsoló

key

A KEY úszókapcsoló szivattyúmotorra 1,1 kW-ig közvetlenül csatlakoztatható. A mikrokapcsoló kimenete higanymentesLugos és savas közegnek maximum 10%-os koncentrációig ellenáll.

  • Szinte minden folyadékhoz alkalmazható (medencék vizéhez*, kútvízhez, ivóvízhez)
  • Nem alkalmas ipari folyadékok, robbanásveszélyes közegek, 10% feletti koncentrátumú savas, illetve lúgos közeghez

*A PVC kábel a klóros közeggel erősen reakcióba lép, amely a kábel szigetelésének sérüléséhez vezet. Ezért klóros vizű medencékhez a neopren kábelszigetelést használja!

Az úszókapcsolók működéséről itt olvashat

Mikrokapcsoló villamos tulajdonságai 10 (8) A 250 V ~
10 (8) A 250 V ~
Tanúsítvány ENEC / CE
Üzemi hőmérséklet 0 °C – 50 °C
Környezeti hőmérséklet -10 °C – 60 °C
Védettség IP 68
Kapcsolási szög ± 45°
Méret 81 mm x 131 mm x 41.5 mm
Súly 154 gramm
Térfogat 243 cm3
Maximum mélységi szint 1 bar
Burkolat Nem mérgező Polipropilén (PP)
Színezés Nem mérgező
Hozzá tartozó kábelek PVC 3X1
Neopren 3G1
Neopren 3X1
Megjegyzés

A neopren egy szintetikus gumi, amely magas hőmérséklet ingadozás között is rugalmas marad. Használják még lengőkábelek szigetelésére, sőt, valahol már szabványszerűen csak ilyen hosszabbító alkalmazható. A PVC-vel ellentétben kémiailag stabilabb klóros közegben.

A következő kábelhosszúsággal és szigeteléssel kaphatók:

PVC
Hossz. Anyag Vezetékszám / átmérő
0.5 méter PVC 3X1
1 méter PVC 3X1
3 méter PVC 3X1
5 méter PVC 3X1
10 méter PVC 3X1
15 méter PVC 3X1
20 méter PVC 3X1
Neopren
Hossz. Anyag Vezetékszám / átmérő
0.5 méter Neopren 3X1
5 méter Neopren 3X1
10 méter Neopren 3X1
20 méter Neopren 3X1



MAC3 – kettős burkolatú úszókapcsoló

mac3

A MAC3 az első úszókapcsoló volt a MAC3 cégnél. A dupla vízzáró szigetelésnek hála maximális megbízhatóságot nyújt. Pofesszionális szerelés és gyári felépítés jellemzi. A MAC3 úszókapcsoló ajánlott minden olyan projekthez, amely megköveteli a magas minőséget és biztonságot. Méretéből és alakjából kifolyólag alkalmas szennyvíz szintszabályozására is.

  • Szinte minden folyadékhoz alkalmazható (medencék vizéhezkútvízhezivóvízhez)
  • Alkalmas ipari, sűrűbb folyadékok szintszabályozására
  • Robbanásveszélyes közegek, 10% feletti koncentrátumú savas, illetve lúgos közeg szintszabályzására nem alkalmas

Az úszókapcsolókról bővebben itt olvashat

Mikrokapcsoló villamos tulajdonságai 16 (4) A 250 V ~
20 (8) A 250 V ~
Tanúsítvány ENEC / CE
Üzemi hőmérséklet 0 °C – 50 °C
Környezeti hőmérséklet -10 °C – 60 °C
Védettség IP 68
Kapcsolási szög +20° / -45°
Méret 106 mm x 154 mm x 54 mm
Súly 234 gramm
Térfogat 384 cm3
Maximum mélységi szint 1 bar
Burkolat Nem mérgező Polipropilén (PP)
Színezés Nem mérgező
Hozzá tartozó kábelek
Neopren 3G1*
Neopren 3X1
Neopren 4G1
Megjegyzés A termék megrendelése előtt értesítsen, hogy töltési vagy ürítési funkcióra használja az úszókapcsolót

neopren egy szintetikus gumi, amely magas hőmérséklet ingadozás között is rugalmas marad. Használják még lengőkábelek szigetelésére, sőt, valahol már szabványszerűen csak ilyen hosszabbító alkalmazható. A PVC-vel ellentétben kémiailag stabilabb klóros közegben.

A következő kábelhosszúsággal és szigeteléssel kaphatók:

Neopren
Hossz. Anyag Vezetékszám / átmérő
5 méter Neopren (olajálló) 3GX1*
10 méter Neopren 3X1

* A 3G1 kábel földelővezetéket tartalmaz. Rendeléskor jelezze, hogy az úszókapcsoló töltési, vagy ürítési feladatot lát el.

SMALL – kis méretű úszókapcsoló

small-uszokapcsolo

A SMALL úszókapcsoló méretéből adódóan kisebb helyiségekben, kis szintkülönbséghez kifejlesztett úszókapcsoló. Gyakran alkalmazzák kisebb csatornákban elhelyezett merülős átemelő szivattyúkhoz. Ürítési és töltési funkcióra egyaránt alkalmas. Gyakran gyárilag rászerelve megtalálható szivattyúkon.

Maximum környezeti hőmérséklet: 55 °C
Védettségi fok: IP 68

  • Szinte minden folyadékhoz alkalmazható (medencék vizéhez*kútvízhezivóvízhez)
  • Kis helyiségekbe tökéletes megoldást nyújt (merülős átemelő szivattyúkhoz, kisebb tartályokba, ahol egy nagyobb méretű úszókapcsolónak nem lenne elég helye)
  • Nem alkalmas ipari folyadékokrobbanásveszélyes közegek, 10% feletti koncentrátumú savas, illetve lúgos közeghez

*A PVC kábel a klóros közeggel erősen reakcióba lép, amely a kábel szigetelésének sérüléséhez vezet. Ezért klóros vizű medencékhez a neopren kábelszigetelést használja!

Az úszókapcsolók működési elvéről bővebben itt olvashat

Mikrokapcsoló villamos tulajdonságai 16 (4) A 250 V ~
20 (8) A 250 V ~
20 (8) A 400 V ~
Tanúsítvány ENEC / CE
Üzemi hőmérséklet 0 °C – 50 °C
Környezeti hőmérséklet -10 °C – 60 °C
Védettség IP 68
Kapcsolási szög ± 45°
Méret 82 x 111 x 48 mm
Súly 113 gramm
Térfogat 179 cm3
Maximum mélységi szint 2 – 5 bar
Burkolat Nem mérgező Polipropilén (PP)
Színezés Nem mérgező
Hozzá tartozó kábelek PVC 3X1
Neopren 3G1
Neopren 3X1

neopren egy szintetikus gumi, amely magas hőmérséklet ingadozás között is rugalmas marad. Használják még lengőkábelek szigetelésére, sőt, valahol már szabványszerűen csak ilyen hosszabbító alkalmazható. A PVC-vel ellentétben kémiailag stabilabb klóros közegben.

A következő kábelhosszúsággal és szigeteléssel kaphatók:

PVC
Hossz. Anyag Vezetékszám / átmérő
5; 10; 15; 20 méter PVC 3 x 1
Neopren
Hossz. Anyag Vezetékszám / átmérő
0,5; 10 méter Neopren 3 x 1
5; 10; 15; 20 méter Neopren (rendelhető) 3 x 1

MAC5 – billenős úszókapcsoló

uszokapcsolo-szennyvizhez-mac5

A billenős úszókapcsolókat szennyvizek szintszabályozására alkalmazzák. Akár elektromos vezérlőszekrényre, akár közvetlenül szivattyúra is köthető. A MAC5 úszókapcsoló alakjából adódóan kitűnően alkalmazható lakossági,- és ipari szennyvíz, mezőgazdasági folyadékok, zavaros vizek szintszabályozásához. Az ATEX verzió robbanásbiztos környezetben is alkalmazható.

A készülék dupla vízzáró réteggel burkolt, beépített ellensúllyal.

A készülékben szabványosan a kapcsoló ± 10°-al fordul, ezen kívül rendelhető ± 45°-al.

  • Szinte minden folyadékhoz alkalmazható (medencék vizéhez*kútvízhezivóvízhez)
  • Alkalmas ipari folyadékok, darabos szennyeződéseket tartalmazó folyadékok szintszabályozására
  • Robbanásveszélyes közegek szintszabályozására az ATEX változat nyújt lehetőséget

*A PVC kábel a klóros közeggel erősen reakcióba lép, amely a kábel szigetelésének sérüléséhez vezet. Ezért klóros vizű medencékhez a neopren kábelszigetelést használja!

Az úszókapcsolókról általánosan bővebben itt több információt is megtudhat

Mikrokapcsoló villamos tulajdonságai 10 (3) A 250 V ~
Tanúsítvány ENEC / CE
Üzemi hőmérséklet 0 °C – 50 °C
Környezeti hőmérséklet -10 °C – 60 °C
Védettség IP 68
Kapcsolási szög ± 45° vagy ± 10°
Méret 117 x 222 mm (Ø x h)
Súly 1100 gramm
Térfogat 1000 cm3
Maximum mélységi szint 2 bar
Burkolat Nem mérgező Polipropilén (PP)
Színezés Nem mérgező
Hozzá tartozó kábelek PVC 3X1
Neopren 3G1
Neopren 3X1
Megjegyzés Elérhető ATEX robbanásbiztos változatban is

neopren egy szintetikus gumi, amely magas hőmérséklet ingadozás között is rugalmas marad. Használják még lengőkábelek szigetelésére, sőt, valahol már szabványszerűen csak ilyen hosszabbító alkalmazható. A PVC-vel ellentétben kémiailag stabilabb klóros közegben.

A Hypalon is szintetikus gumikábel különlegesen nehéz körülmények közé ajánlott.

(H07BN4-F) +90 °C üzemi hőmérsékletre. Tűzveszélyes területen (IEC 60332-1)
rögzített használat esetén 1000V-ig
Ellenállóság a következő anyagokkal szemben:
víz, olaj, zsír, sós víz, szennyvíz, UV
Halogénmentes.
Alkalmazási területek:
Búvárszivattyúkhoz, kikötői daru, mobil gépek, motor bekötések, építkezéseken,
nagy teljesítményű alkalmazásokhoz pl.: kikötőkben, hajókon (Bureau Veritas cert. 26.673 / AO BV IEC 60092-350/351/353/359; IEC 60228, IEC 60332-1-2, IEC 60811), fúrótornyokon, közúti alagutakban, vonat pályaudvarokon és repülőtereken. Ózon, UV, és időjárásálló.

A következő kábelhosszúsággal és szigeteléssel kaphatók:

PVC
Hossz. Anyag Vezetékszám / átmérő
5; 10; 20 méter PVC 3 x 1
Neopren
Hossz. Anyag Vezetékszám / átmérő
5; 10 méter Neopren 3 x 1
HYP Magas hőmérsékletre max (90 °C), aggresszív közegre
Hossz. Anyag Vezetékszám / átmérő
10 méter Hypalon szintetikus gumi 3 x 1

MAC5 ATEX – billenős úszókapcsoló robbanásbiztos kivitelben

robbanasbiztos-uszokapcsolo-max5-atex

billenős úszókapcsolókat szennyvizek szintszabályozásához alkalmazzák. Akár vezérlőszekrényre, akár közvetlenül a szivattyú motorjára is köthető.  A MAC5 ATEX úszókapcsoló alakjából adódóan alkalmas lakossági,- és ipari szennyvíz, mezőgazdasági folyadékok szintszabályozásához. Az ATEX verzió lehetővé teszi, hogy a készülék robbanásbiztos környezetben is alkalmazható legyen.

A készülék ATEX besorolása:

II 3G Ex nC IIC T6 Gc

Amelyből:
II – robbanékony gázok környezetében alkalmazható
3G – olyan zóna, ahol normális körülmények között nem tartalmaz robbanékony gázokat
Ex – robbanásbiztos
nC – Zárt burkolatú kapcsolóegység
IIC – Hidrogén/Acetilén robbanása ellen biztosított
T6 – 85 °C felületi hőmérsékletnek ellenáll
Gc – Nem lobban lángra normál működés közben, és ezáltal nem okoz robbanást

Általános tájékoztató az úszókapcsolókról, működési elvükről

A készülék dupla vízzáró réteggel burkolt, beépített ellensúllyal.

A készülékben szabványosan a kapcsoló ± 10°-al fordul, ezen kívül rendelhető ± 45°-al.

  • Szinte minden folyadékhoz alkalmazható (medencék vizéhez*kútvízhezivóvízhez)
  • Alkalmas ipari folyadékokrobbanásveszélyes közegek szintszabályozásra

*A PVC kábel a klóros közeggel erősen reakcióba lép, amely a kábel szigetelésének sérüléséhez vezet. Ezért klóros vizű medencékhez a neopren kábelszigetelést használja!

Mikrokapcsoló villamos tulajdonságai 10 (3) A 250 V ~
Tanúsítvány ENEC / CE
Üzemi hőmérséklet 0 °C ÷ +45 °C
Környezeti hőmérséklet 0 °C ÷ +60 °C
Védettség IP 68
Kapcsolási szög ± 45° vagy ± 10°
Méret 117 x 222 mm (Ø x h)
Súly 1100 gramm
Térfogat 1000 cm3
Maximum mélységi szint 2 bar
Burkolat Nem mérgező Polipropilén (PP)
Színezés Nem mérgező
Hozzá tartozó kábelek PVC 3X1
Neopren 3G1
Neopren 3X1

neopren egy szintetikus gumi, amely magas hőmérséklet ingadozás között is rugalmas marad. Használják még lengőkábelek szigetelésére, sőt, valahol már szabványszerűen csak ilyen hosszabbító alkalmazható. A PVC-vel ellentétben kémiailag stabilabb klóros közegben.

A következő kábelhosszúsággal és szigeteléssel kaphatók:

PVC
Hossz. Anyag Vezetékszám / átmérő
5; 10; 20 méter PVC 3 x 1
Neopren
Hossz. Anyag Vezetékszám / átmérő
5 méter Neopren 3 x 1
Magas hőmérsékletre max (90 °C), aggresszív közegre
Hossz. Anyag Vezetékszám / átmérő
10 méter Szintetikus gumi 3 x 1

AGMA 22 – szintszabályozó

AGMA-22

Az AGMA 22 egy kisméretű szintszabályozó, általában merülős átemelőszivattyúkra kötik közvetlen. Méretéből adódóan olyan szűk helyeken alkalmazzák, ahol egy hagyományos úszókapcsolónak nem lenne elég helye a mozgáshoz.

Működési elve

A készülék két részből áll:

  1. Fejrész, amiben egy mágneskarral felszerelt mikrokapcsoló víztől elszigetelve található
  2. Egy cső, amiben egy úszót helyeztek egy állandó mágnessel.

A vízszint emelkedésével a csőbe beáramló folyadék közlekedő edény módjára – megemeli az úszót. Ahogy az úszón található mágnes kölcsönhatásba lép a mágneses karral, úgy kapcsolja ki,- illetve be a szivattyút az AGMA, töltési vagy ürítési funkciónak megfelelően (ez az elektromos bekötéstől függ).

Az AGMA 22 csak darabos szennyeződésektől mentes, tiszta folyadékhoz alkalmazható. Elérhető még lángálló kábellel is.

Mikrokapcsoló tulajdonságai 20 (8) A 250 V~
Tanúsítvány ENEC / CE (B típus) CE (A típus)
Üzemelés Folyamatos
Szabályozási tartomány 70 – 80 mm
Üzemi hőmérséklet 0 °C – 50 °C
Környezeti hőmérséklet -10 °C – 60 °C
Védettségi fok IP 68
Maximum rá ható nyomás 0.5 bar
Méretek 37 x 100 x 226.5
Súly 300 gramm
Burkolat Nem mérgező polipropilén
Színezés Nem mérgező
Kábeltípusok Neopren 3G1 (B modell)
Neopren 2X1 (B modell)
2 vezetékes PVC kábel (A modell)
3 vezetékes PVC kábel (A modell)

neopren egy szintetikus gumi, amely magas hőmérséklet ingadozás között is rugalmas marad. Használják még lengőkábelek szigetelésére, sőt, valahol már szabványszerűen csak ilyen hosszabbító alkalmazható. A PVC-vel ellentétben kémiailag stabilabb klóros közegben.

AGMA W – szintszabályozó darabos szennyeződéses vízhez

AGMA-W

Az AGMA W egy kisméretű szintszabályozó, általában szennyvízszivattyúkra, átemelőszivattyúkra kötik közvetlen. Méretéből adódóan olyan szűk helyeken alkalmazzák, ahol egy hagyományos úszókapcsolónak nem lenne elég helye a mozgáshoz.

Működési elve

A készülék két részből áll:

  1. Fejrész, amiben egy mágneskarral felszerelt mikrokapcsoló víztől elszigetelve található
  2. Egy cső, amiben egy úszót helyeztek egy állandó mágnessel.

A vízszint emelkedésével a csőbe beáramló folyadék – közlekedő edény módjára – megemeli az úszót. Ahogy az úszón található mágnes kölcsönhatásba lép a mágneses karral, úgy kapcsolja ki,- illetve be a szivattyút az AGMAtöltési vagy ürítési funkciónak megfelelően (ez az elektromos bekötéstől függ).

Az AGMA W darabos szennyeződéseket tartalmazó, tiszta folyadékhoz is alkalmazható.

Mikrokapcsoló tulajdonságai 20 (8) A 250 V~
Tanúsítvány CE
Üzemelés Folyamatos
Szabályozási tartomány 50 – 150 mm
Üzemi hőmérséklet 0 °C – 50 °C
Környezeti hőmérséklet -10 °C – 60 °C
Védettségi fok IP 68
Maximum rá ható nyomás 0.5 bar
Méretek 60 x Ø 235
Súly 270 gramm
Burkolat Nem mérgező polipropilén
Színezés Nem mérgező
Kábeltípusok Neopren 3G1
Neopren 2X1
PVC 3X1

neopren egy szintetikus gumi, amely magas hőmérséklet ingadozás között is rugalmas marad. Használják még lengőkábelek szigetelésére, sőt, valahol már szabványszerűen csak ilyen hosszabbító alkalmazható. A PVC-vel ellentétben kémiailag stabilabb klóros közegben.

QuickStop – hidraulikus töltőszelep

Quick-Stop

A QuickStop a Jakab-szelephez hasonlóan működő hidraulikus szelep. Nagyobb tartályok töltésére alkalmazzák őket, ahol a folyadékszint fix.

Működési elve

A QuickStopon keresztül a folyadék átáramlik, és tölti a tartályt. Amint a tartály eléri a kívánt maximális folyadékszintet, a szelepen található kar, amelynek a végére egy úszót helyeztek el, a vízszinttel együtt emelkedni kezd. Amint eléri a maximális szintet, elzárja a szelepet, így a töltés megszűnik. Csak tartályok töltéséhez alkalmazható. A szelep zárása hirtelen történik, ezáltal nincsenek kellemetlen zajok.

Üzemi hőmérséklet 0 °C – 50 °C
Környezeti hőmérséklet -20 °C – 80 °C
Maximum nyomástűrés 10 bar
Üzemelés Folyamatos
Működési nyomás 0.2 – 6 bar
Burkolat Nem mérgező polikarbonát
Csavarok Rozsdamentes acél
Méretek 350 x 150 x 70 mm
Csatlakozások 3/4″
1 1/2″

QuicStop diagram

REKA – kapacitív szintszabályozó

reka

Kapacitív szintszabályozó készüléket abban az esetben alkalmazunk, amikor nincs elég hely egy úszókapcsolónak a vezetőképes folyadékközegben, vagy az adott körülmények gátolják az úszókapcsoló helyes működését. Ilyenkor a REKA kapacitív elektronikus szintszabályozó ajánlott.

A REKA elektromos szivattyúkat vezérel, amikor a folyadékszint elérte az előre beállított szintet. A burkolaton belül elhelyezett kapacitív érzékelői segítségével különböző ellenállású folyadékok szintjét szabályozhatunkSzivattyúk vezérlésére 750 W-ig képes, valamint az előre kialakított furatoknak köszönhetően a szivattyúra közvetlen is felszerelhető.

REKA hálózati áramforrásról

A piros színű REKA hálózati áramforrásról üzemel (230 V~)

REKA akkumulátorról

A REKA RETARD sárga színű készülék hajók, jachtok, és egyéb tengeri járművekhez kifejlesztett kapacitív szintszabályozó. Akkumulátorról üzemeltethető. A késleltető relé gyárilag 3 másodperc, azonban kérésre 0-tól 8 másodpercig, igény szerint kérhető.

reka-illusztracio

Mértékegység léptéke: cm

REKA TULAJDONSÁGOK
Feszültség: 230 V~
Áramfogyasztás: 10 mA
Nincs időzítés
Max. szabályozott szint: 12±2 cm
Maximum üzemi nyomás: 0,2 bar
Kimeneti relé: 250V – 10(4)A
Dielektrikus áramerősség: 1500 V
Üzemi hőmérséklet: max 50°C
Környezeti hőmérséklet: -20 °C – 80 °C
Behatolás elleni védelem: IP68
Burkolat: nem mérgező polipropilén
Színezés: nem mérgező polipropilén
Méret: 93 mm széles, 250 mm magas

REKA RETARD TULAJDONSÁGOK
Feszültség: 12 / 24 V
Áramfogyasztás: 120 mA (12 V) / 100 mA (24 V)
Időzítés: gyárilag 3 mp, rendelhető 0 – 8 mp-ig
Max. szabályozott szint: 12±2 cm
Maximum üzemi nyomás: 0,2 bar
Kimeneti relé: 250V – 10(4)A
Dielektrikus áramerősség: 1500 V
Üzemi hőmérséklet: max 50°C
Környezeti hőmérséklet: -20 °C – 80 °C
Behatolás elleni védelem: IP68
Burkolat: nem mérgező polipropilén
Színezés: nem mérgező polipropilén
Méret: 93 mm széles, 250 mm magas

neopren egy szintetikus gumi, amely magas hőmérséklet ingadozás között is rugalmas marad. Használják még lengőkábelek szigetelésére, sőt, valahol már szabványszerűen csak ilyen hosszabbító alkalmazható. A PVC-vel ellentétben kémiailag stabilabb klóros közegben.

Z8 – elektronikus szonda

Z8

Az Elettrosonda Z egy sokrétű elektronikus szintszabályozó. A szabályzást a vezető folyadékba eresztett 3 darab érzékelő szonda végzi: egy minimum és egy maximum, ez a kettő között szabályozza a folyadékszintet; és egy közös szonda.  belógatott közegbe mindhárom érzékelő szondát ellepi a folyadék, a relék aktiválódnak, és csak akkor oldanak ki, ha az egyik szonda szintjéről eltűnik a folyadék.

Z8 - elektronikus szonda-01

3 fajtája létezik:

  • NS – átlagos érzékenységű

Maximum 5.6 kΩ ellenállású folyadékokhoz alkalmazható.

  • AS – nagy érzékenységű

70 kΩ ellenállású folyadékok szintszabályozására alkalmazható, mint pl.: esővíz.

  • SR – állítható érzékenységű

Ismeretlen ellenállású folyadékokhoz alkalmazzuk 100 kΩ-ig.

A Z elektromos szondákat kis helyméretük, trópusállóságuk (magas hőmérséklet és magas páratartalom állóság) miatt kedvelik. A Z11 szünetmentes tápegységgel is bír. Az érzékelő szondák távolsága az elektronikus szondától akár 1000 m is lehet.

FIGYELEM!

Az elektronikus szondát nem szabad közvetlenül a szivattyú motorjára csatlakoztatni, mert a készülékben található relé nem képes a szivattyúmotor közvetlen meghajtására. Mindenképp egy vezérlőszekrényre csatlakoztassa, vagy iktasson be egy mágnesrelét a szivattyú és az elektronikus szonda csatlakozása közé.

Áramforrás 24 – 117 – 230 – 380-415 V~ 50 – 60 Hz
Szondafeszültség 10 V~
Áramfogyasztás Maximum 5 VA
Ellenállás mérése 5,6 KΩ (NS)
70 KΩ (AS)
0 – 100KΩ (SR)
Szerelési pozíció Állítva
Relé áramleadása* 5 (2) A 250V
Dielektromos állandó 2000 V
Válaszolási idő 100 ms
Üzemi hőmréséklet -10 °C –  50 °C
Környezeti hőmérséklet -20 °C – 80 °C
Burkolat Noryl műanyag UL 94 V0
Védettségi fok IP 20
Tanúsítványok CE
Méret 79 x 35 x 88 mm
Súly 200 gramm
A szondák maximum kábelhosszúsága 70 – 80 m (AS – SR) 1000 m (NS)

* 5 A – ohmikus ellenállás; 2 A – induktív ellenállás

A készülék DIN sínre helyezhező

DB – multifunkciós elektronikus szonda

DB-elektroszonda

A DB elektronikus szonda egy multifunkcionális szintszabályozó készülék innovatív megoldásokkal. Méretéből adódóan kis helyet foglal, továbbá szerelősínre is illeszthető. A készülék több kombinációval együtt a folyadékszintet figyeli, a töltési / ürítési funkció mellett.DB-bekotes

  • KI/BE kapcsoló szonda (egy ponton működik). A 2-es relén 6-os és 12-es kapcsokat használja.
  • Szintszabályozó szonda (két beállított szint között méri a folyadékszintet). Az 1-es relén a 10-e sés 11-es kapcsolat használja a 6-os és 7-es kapoccsal együtt.
  • Magas riasztás – Alarm relé – a szondákat a 9-es és a 6-os kapocsra kösse
  • Alacsony riasztás – Alarm relé – a szondákat a 8-as és a 7-es kapocsra kösse
  • Külső riasztó – Alacsony / magas relére
  • Rezgés – Alacsony és magas riasztásra
  • Külső riasztás irányítása (rezgő vagy világító)

FIGYELEM!

Az elektronikus szondát tilos közvetlenül a szivattyúra csatlakoztatni, mivel a készülék kimeneti áramleadása kevés a szivattyúmotor közvetlen meghajtására. Csatlakoztassa egy vezérlőszekrényre, vagy szereljen be egy mágnesrelét a szivattyú és az elektronikus szonda csatlakozása közé.

Áramforrás 230 V~ 50 – 60 Hz
Belső elektródák feszültsége 24 V~
Áramfogyasztás Maximum 10 VA
Érzékenység 0 – 20 kΩ
Kioldási ellenállás  > 20 kΩ
Szerelhetőség Szerelősínre
Kimeneti áram* 5 (2) A 250V
Riasztó relé kimeneti árama AC1 0,5A 250 V ~ – ellenálló
Válaszidő 100 milliszekundum
Üzemi hőmérséklet -10 °C – 50 °C
Környezeti hőmérséklet -20 °C – 80 °C
Burkolat Noryl (PPO) UL 94 V0
Védettségi fok IP 20
Tanúsítvány CE
Méret 90 x 72 x 60 mm
Súly 320 gramm
Szondák maximális kábelhosszúsága m 20

* 5 A – ohmikus ellenállás; 2 A – induktív ellenállás

Q-SR – elektronikus szonda szabályozható ellenállással

Q-SR

Az Elettrosonda Q-SR egy sokrétű elektronikus szintszabályozó állítható ellenállással. A szabályzást a vezetőképes folyadékba lógatott 3 darab érzékelő szonda teszi lehetővé: egy minimum és egy maximum, ez a kettő között szabályozza a folyadékszintet; és egy közös szonda. A belógatott közegbe mindhárom szondát ellepi a folyadék, a készüléken belül a relék aktiválódnak, és akkor oldanak, ha az egyik érzékelő szonda szintjéről eltűnik a folyadék, töltésnek, vagy ürítésnek megfelelően.

Q-SR - elektronikus szonda-02

  • SR – állítható ellenállású

Ismeretlen ellenállású folyadékokhoz alkalmazzuk 0 – 100 kΩ-ig.

A Q elektromos szondákat kis helyméretüktrópusállóságuk (magas hőmérséklet és magas páratartalom állóság) miatt kedvelik.

FIGYELEM!

Az elektronikus szonda nem képes a szivattyú közvetlen vezérlésére a belső relé áramleadása miatt. Csatlakoztassa vezérlőszekrényre, vagy iktasson be egy mágneses relét a szivattyú és az elektronikus szonda csatlakozása közé.

Áramforrás  24 – 117 – 230 – 380 – 415 V~ 50 – 60 Hz
Belső elektródák feszültsége 10 V~
Áramfogyasztás Maximum 4 VA
Ellenállás 0 – 100KΩ (SR)
Szerelhetőség Szerelősínre
Relé áramleadása* 5 (2) A 250V
Dielektrikus áramerősség 2000 V
Üzemi hőmérséklet -10 °C – 50 °C
Környezeti hőmérséklet – 20 °C – 80 °C
Burkolat Noryl (PPO) UL 94 V0
Védettségi fok IP 20
Tanúsítvány CE
Méret 90 x 54 x 59 mm
Súly 200 gramm
Szondák maximális kábelhosszúsága 70 – 80 (AS – SR) m 1000 (NS)

* 5 A – ohmikus ellenállás; 2 A – induktív ellenállás

A készülék DIN sínre helyezhező

EV – elektronikus szonda állítható ellenállással, időzítővel, funkcióval

EV-elektroszonda

Az EV elektronikus szintszabályozó az QSR  rugalmasságát és a QNS teljesítményét ötvözi, ezen felül

  • a relék indítása időzíthető 0 – 16 másodpercig
  • a töltési / ürítési funkciót váltani lehet
  • 0 – 100 kΩ-ig beállítható a szondák érzékenysége

Ezek mind a külső potméterekkel szabályozhatók.

FIGYELEM!

Az elektronikus szonda nem képes a szivattyúmotor közvetlen meghajtására, mert a készülékben található relé áramleadása nem elég . Mindenféleképp egy vezérlőszekrényre kösse az elektronikus szondát, vagy iktasson be egy mágneses relét a szivattyú és az elektronikus szonda csatlakozása közé.

Áramforrás 24 – 117 – 230 – 380 – 415 V~ 50 – 60 Hz
Belső elektródák feszültsége 10 V~
Áramfogyasztás Maximum 4 VA
Érzékenység 0 – 100 kΩ
Szerelhetőség Szerelősínre
Relé áramleadása* 5 (2) A 250V
Késleltetés 0 – 16 másodperc
Dielektrikus áramerősség 2000 V
Üzemi hőmérséklet -10 °C – 50 °C
Környezeti hőmérséklet – 20 °C – 80 °C
Burkolat Noryl (PPO) UL 94 V0
Védettségi fok IP 20
Tanúsítvány CE
Méret 90 x 54 x 59 mm
Súly 200 gramm
Szondák maximális kábelhosszúsága 1000 m

* 5 A – ohmikus ellenállás; 2 A – induktív ellenállás

A készülék DIN sínre helyezhető

Sensopress – mérő,- és szintszabályozó műszer

Sensopress

A Sensopress egy csúcstechnológiájú elektromos mérő, szintszabályozó készülék. Alkalmazható:

  • Homokos ivóvízhez
  • Élelmiszert tartalmazó folyadékokhoz
  • Szennyezett vízhez
  • Maró folyadékokhoz

A mérést egy igen finom nyomásmérő műszer végzi, amely jelet küld egy mikrovezérlőnek. Ennek segítségével a küldött jelet átalakítja, majd feldolgozza. Ezt az átalakított jelet a készülék “vízoszlop magasságba” jelzi ki, amelynek mértékegysége centiméter.

A készülék előnye a felhasználóbarát LED kijelző, amely minden hasznos információt megjelenít. A két módosító + menügomb az értékek módosítását teszi lehetővé.

Áramforrás 230 V~ 50 – 60 Hz
Felvett áramerősség 5.5 VA
Kijelző LCD 2×16
Mérési mélység 0 – 9 méter vízben
Maximum túlnyomás 20 m vízben
Mérési pontosság ±1% f.s.
Eloszlás 1 cm vízben
Minimum különbség 2 cm vízben
Relé ohmikus ellenállása 10 A 250 V~
Csatornák n° 1
Üzemi hőmréséklet 0 °C – 50 °C
Környezeti hőmérséklet -10 °C – 60 °C
Burkolat NORYL UL 94 VO
Tanúsítvány CE
Védettségi fok IP 20
Méret 105 x 90 x 73
Súly 450 gramm
Súly érzékelővel együtt 1290 gramm

Sensopress LCD Special érzékelők paraméterei

Burkolat Acél / Bronz
Érzékelő anyaga Masszív piezoelektromos energiaátalakító
Méret 32 x 76 mm
Súly 840 gramm
Kábel 2 vezeték + védőcső
Kábelhosszúság 2 méter (szabványosan)
Telepítés Tartály külső / belső falára
Mérhető nyomás 0 – 9 méter vízben
Maximum túlnyomás 20 méter vízben
Áramforrás 15 – 30 V 20 mA max (A készülékből)
Kimeneti áram 4 – 20 mA Rt=250 Ω max
Hosszú távú áramlás ± 0.3 25 f.s. / °C
Termikus nulla elmozdulása  ± 0,05 % f.s. /°C
Termikus nulla ív  ± 0,05 % f.s. /°C
Bármely 5 – 9 pH kémhatású vízhez használható
Más folyadék esetén értesítse az importőrt

Elektronikus szivattyú szabályozó – SuperSimplex M / E

SuperSimplex-m-e

A SuperSimplex áramlásérzékelő a rácsatlakoztatott szivattyút vezérli az áramlás és a beállított nyomás alapján. A szivattyú nyomóági csövére bármilyen pozícióba beépíthető.

Szivattyú indítása: Ha nincs vízvétel, a rendszer nyomás alatt van. Ennek a nyomásnak az értéke a SuperSimplex nyomásmérő óráján nyomon követhető. Vízvétel esetén a rendszer nyomása csökkenni kezd. Amint a nyomás értéke elérte a SuperSimplexen beállított (indítási) nyomásértéket, a SuperSimplex elindítja és folyamatosan üzemelteti a szivattyút.

Szivattyú leállítása: A vízvétel befejeztével elzárjuk a rendszert, ahol így a víz áramlása megszűnik, és a nyomás megemelkedik. Ha a SuperSimplexen beállított kikapcsolási nyomásértéket eléri a rendszer nyomása, a SuperSimplex leállítja a szivattyút.

Az M modell úszókapcsolóval, az modell automatikusan véd a szárazon futás ellen.

A készüléket ne használja koptató szennyeződéseket tartalmazó folyadék esetén, valamint telepítésnél ügyeljen, hogy fagymentes környezetbe szerelje!

Szerelése Csőre
Szerelési pozíciója Bármilyen állás
Védettség IP 54
Üzemi hőmérséklet 0 °C – 50 °C
Csatlakozó cső mérete 1″ KM
Leállítási nyomás
1.5 – 8 bar
Szivattyú indítási nyomás 0.8 – 2 bar
Minimum nyomáskülönbség 1.5 bar
Maximum érzékelt víztérfogat-áram
100 l / perc
Maximum túlnyomás 12 bar
Tanúsítvány CE
Burkolat anyaga Kalcium-karbonáttal dúsított polipropilén / ABS
Méret 25 x 45 x 15.5 cm
Súly 0.9 kg

E-Power – lakossági frekvenciaváltó szivattyúkhoz

E-Power

Földünk megóvása mindenkinek a felelőssége. Energiafelhasználásunk racionalizálásával kíméljük bolygónkat, és csökkentjük szennyezését. Az E-Power környezetbarát besorolást ért el, így a többi hozzá hasonló termékkel kíméljük környezetünket és óvjuk Földünket.kornyezetbarat-cucc

Az E-Power lakossági felhasználásra szánt frekvenciaváltós szivattyúvezérlő. Állandó nyomáson tartja a rendszert a szivattyúmotor fordulatszámának szabályozásával. A készülék hűtését a rajta keresztül áramló 1 1/4″ acélcsövön átfolyó víz oldja meg. A csövön belül egy nyomásérzékelőn kívül semmi sincs elhelyezve, ezért alacsony az áramlási veszteség . Az E-Powerre ráköthető egy úszókapcsoló, valamint egy relén keresztül akár riasztási feladatot is képes ellátni.

Az E-Power egy szabadalmaztatott készülék!

A készülék elérhető egyfázisú (MM) és háromfázisú (MT) szivattyúkhoz is. Feladata, hogy a kívánt nyomáson folyamatosan üzemeltesse a szivattyút a motor fordulatszámát szabályozva. Ha a készülék hibát érzékel a rendszerben, leállítja a szivattyút, de a beállított időnek és próbálkozások számának megfelelően automatikusan újraindítja.

KÉREM, OLVASSA EL A KÖVETKEZŐ BEJEGYZÉST A FREKVENCIAVÁLTÓKRÓL A TECHNIKAI HIBÁK ELKERÜLÉSE VÉGETT

Szerelése Csőre
Szerelési pozíciója Bármilyen állás
Kijelző 2 számos digitális
Üzemi hőmérséklet 0 °C – 40 °C
Csatlakozó cső mérete 1 1/4″ KM
Szabályozott frekvencia tartománya 5 Hz – 100 Hz
Elektromágneses kompatibilitás EN61000
Védelmi funkciók Szárazon futás ellen
Túlfeszültség
Alacsony áram
Rövidzárlat
Túláram
Túlmelegedés
Nyomásesés
Kosütés
Méret 33 x 20 x 15 mm
Súly 2 kg

E-Power / szivattyúmotor

Modell E-Power áramellátása Szivattyúmotor áramellátása Áramerősség Szivattyúmotor teljesítménye
MM 1 x 220 V ~ 1 x 220 V ~ 8 A 1.1 kW
MT 1 x 220 V ~ 3 x 220 V ~ 10 A 2.2 kW

Hydrocontroller MM – frekvenciaváltó

hydrocontroller-vezerlohcw-mm-hca-mm

ÚJDONSÁG! A Hydrocontroller immár WiFi-s hálózat segítségével vezérelhető okostelefonjáról, számítógépéről! A részletekért kattintson ide!

HCA / HCW MM
A szivattyúk frekvenciaváltói közül a Hydrocontroller a legprofesszionálisabb frekvenciaváltó. Két nyomásérték között vezérli a szivattyút, és védi a szivattyút a túláram, alacsony áram ellen, lágy indítás, leállítást biztosít, a kosütést, szárazon futást, kiküszöböli.

A Hydrocontroller egyik nagy előnye, hogy szerelhető csőhálózatra (HCW), és oldalfalra (HCA) is. A kezelőfelülete felhasználóbarát, könnyen kezelhető.

Az MM azt jelzi, hogy a frekvenciaváltó egyfázisú áramforrásra köthető, és egyfázisú szivattyúmotorokat vezérel.

A Hydrocontroller általános leírása

KÉREM, OLVASSA EL A KÖVETKEZŐ BEJEGYZÉST A FREKVENCIAVÁLTÓKRÓL A TECHNIKAI HIBÁK ELKERÜLÉSE VÉGETT

Beszerelés HCW a csővezetékre
HCA falra
Beszerelési pozíció HCW-nél tetszőleges
HCA-nál függőlegesen
Kijelző 2 soros 16 karakteres LCD
Védettségi fok HCW IP 65
HCA IP 20
Üzemi hőmérséklet 0 °C ÷ 40 °C
Csatlakozások HCW 1 1/4″ BM
Kimeneti frekvencia 5 – 100 Hz
Nyomás szabályozási tartománya HCW 0.3 – 7.5 bar
HCA 0.3 – 20 bar
Megfelelőségi tanúsítvány EN60730
EN61000 (CE normáinak megfelelve)
Méretek HCW 35 x 19 x 17 cm
HCA 35 x 26 x 17 cm
Súly HCW 2.5 kg
HCA 5.6 kg

A következő táblázat az összes MM modellre vonatkozik:

Készülék HC motor Szivattyúmotor Szivattyúmotor teljesítménye Szivattyúmotor max. áramfelvétele
HCW MM 08-ST egy fázis 220 V ~ egy fázis 220 V ~ 1100 Watt 8 A
HCA MM 08-ST egy fázis 220 V ~ egy fázis 220 V ~ 1100 Watt 8 A
HCW MM 08-ADV egy fázis 220 V ~ egy fázis 220 V ~ 1100 Watt 8 A
HCA MM 08-ADV egy fázis 220 V ~ egy fázis 220 V ~ 1100 Watt 8 A
HCW MM 12-ST egy fázis 220 V ~ egy fázis 220 V ~ 1600 Watt 12 A
HCA MM 12-ST egy fázis 220 V ~ egy fázis 220 V ~ 1600 Watt 12 A
HCW MM 12-ADV egy fázis 220 V ~ egy fázis 220 V ~ 1600 Watt 12 A
HCA MM 12-ADV egy fázis 220 V ~ egy fázis 220 V ~ 1600 Watt 12 A

Hydrocontroller MT – frekvenciaváltó

hydrocontroller-vezerlo-hcw-mt-hca-mt

ÚJDONSÁG! A Hydrocontroller immár WiFi-s hálózat segítségével vezérelhető okostelefonjáról, számítógépéről! A részletekért kattintson ide!

HCA / HCW MT
Professzionális frekvenciaváltó szivattyúkhoz tervezve. Két nyomásérték között vezérli a szivattyút, és védi a túláram, alacsony áram ellen, lágy indítás, leállítást biztosít, a kosütést, szárazon futást, kiküszöböli.

A Hydrocontroller egyik nagy előnye, hogy szerelhető csőhálózatra (HCW), és oldalfalra (HCA) is, valamint a felhasználóbarát kezelhetőség. GSM rendszerrel távfelügyelet is kialakítható.

Az MT azt jelzi, hogy a frekvenciaváltó egyfázisú áramforrásra köthető, és háromfázisú szivattyúmotorokat vezérel.

A Hydrocontroller általános leírása

KÉREM, OLVASSA EL A KÖVETKEZŐ BEJEGYZÉST A FREKVENCIAVÁLTÓKRÓL A TECHNIKAI HIBÁK ELKERÜLÉSE VÉGETT

Beszerelés HCW a csővezetékre
HCA falra
Beszerelési pozíció HCW-nél tetszőleges
HCA-nál függőlegesen
Kijelző 2 soros 16 karakteres LCD
Védettségi fok HCW IP 65
HCA IP 20
Üzemi hőmérséklet 0 °C ÷ 40 °C
Csatlakozások HCW 1 1/4″ BM
Kimeneti frekvencia 5 – 100 Hz
Nyomás szabályozási tartománya HCW 0.3 – 7.5 bar
HCA 0.3 – 20 bar
Megfelelőségi tanúsítvány EN60730
EN61000 (CE normáinak megfelelve)
Méretek HCW 35 x 19 x 17 cm
HCA 35 x 26 x 17 cm
Súly HCW 2.5 kg
HCA 5.6 kg

A következő táblázat az összes MT modellre vonatkozik:

Készülék HC motor Szivattyúmotor Szivattyúmotor teljesítménye Szivattyúmotor max. áramfelvétele
HCW MT 08-ST egy fázis 220 V ~ három fázis 220 V ~ 1500 Watt 8 A
HCA MT 08-ST egy fázis 220 V ~ három fázis 220 V ~ 1500 Watt 8 A
HCW MT 10-ADV egy fázis 220 V ~ három fázis 220 V ~ 2200 Watt 10 A
HCA MT 10-ADV egy fázis 220 V ~ három fázis 220 V ~ 2200 Watt 10 A

Hydrocontroller TT – frekvenciaváltó

TT-W-A

ÚJDONSÁG! A Hydrocontroller immár WiFi-s hálózat segítségével vezérelhető okostelefonjáról, számítógépéről! A részletekért kattintson ide!

HCA / HCW TT
Professzionális frekvenciaváltó szivattyúkhoz. Két nyomásérték között vezérli a szivattyút, védi a túláram, alacsony áram ellen, lágy indítás, leállítást biztosít, a kosütést, szárazon futást kiküszöböli.

A Hydrocontroller egyik nagy előnye, hogy szerelhető csőhálózatra (HCW), és oldalfalra (HCA) is, valamint a felhasználóbarát kezelhetőség. GSM rendszerrel távfelügyelet is kialakítható.

A TT azt jelzi, hogy a frekvenciaváltó háromfázisú áramforrásra köthető, és háromfázisú szivattyúmotorokat vezérel.

A Hydrocontroller általános leírása

KÉREM, OLVASSA EL A KÖVETKEZŐ BEJEGYZÉST A FREKVENCIAVÁLTÓKRÓL A TECHNIKAI HIBÁK ELKERÜLÉSE VÉGETT

Beszerelés HCW a csővezetékre
HCA falra
Beszerelési pozíció HCW-nél bárhogy
HCA-nál függőlegesen
Kijelző 2 soros 16 karakteres LCD
Védettségi fok HCW IP 65
HCA IP 20
Üzemi hőmérséklet 0 °C ÷ 40 °C
Csatlakozások HCW 1 1/4″ BM
Kimeneti frekvencia 5 – 100 Hz
Nyomás szabályozási tartománya HCW 0.3 – 7.5 bar
HCA 0.3 – 20 bar
Megfelelőségi tanúsítvány EN60730
EN61000 (CE normáinak megfelelve)
Méretek HCW 35 x 19 x 17 cm
HCA 35 x 26 x 17 cm
Súly HCW 2.5 kg
HCA 5.6 kg

A következő táblázat az összes TT modellre vonatkozik:

Készülék HC motor Szivattyúmotor Szivattyúmotor teljesítménye Szivattyúmotor max. áramfelvétele
HCW TT 06-ST három fázis 400 V~ három fázis 400 V~ 2200 Watt 6 A
HCA TT 06-ST három fázis 400 V~ három fázis 400 V~ 2200 Watt 6 A
HCW TT 06-ADV három fázis 400 V~ három fázis 400 V~ 2200 Watt 6 A
HCA TT 06-ADV három fázis 400 V~ három fázis 400 V~ 2200 Watt 6 A
HCW TT 11-ST három fázis 400 V~ három fázis 400 V~ 4000 Watt 11 A
HCA TT 11-ST három fázis 400 V~ három fázis 400 V~ 4000 Watt 11 A
HCW TT 11-ADV három fázis 400 V~ három fázis 400 V~ 4000 Watt 11 A
HCA TT 11-ADV három fázis 400 V~ három fázis 400 V~ 4000 Watt 11 A
HCA TT 15-ADV három fázis 400 V~ három fázis 400 V~ 5500 Watt 15 A
HCA TT 18-ADV három fázis 400 V~ három fázis 400 V~ 7500 Watt 18 A
HCA TT 25-ADV három fázis 400 V~ három fázis 400 V~ 11000 Watt 25 A

3F Control 22 / 33 – fáziskimaradás védőrelé

3F-Control

A 3F Control védőrelék a szivattyúmotor áramfelvételét figyelik, és védik az esetleges hibák ellen. A készülék elején a potméterrel állítható a feszültség mértéke.

MOD.22

Az egyfázisú szivattyúmotort védi, mégpedig úgy, hogy ha a feszültségesés nem lépi túl a beállított értéket, akkor a relé lekapcsol. A készülék maximum 2 másodpercig késleltethető a rövid és átmeneti zavarok kiküszöbölésére.

MOD.33

A háromfázisú szivattyúmotort védi a fázishiba és alacsony áramforrás ellen. A készülék csak akkor indítja a motort, ha a fent említett esetek nem állnak fenn, vagy már kiküszöbölte. A készülék maximum 2 másodpercig késleltethető a rövid és átmeneti zavarok kiküszöbölésére.

MOD.22
MOD.33
Áramforrás 180 – 260 V~ 50 – 60 Hz 300 – 500 V~ 50 – 60 Hz
Egyfázisú hálózatból Háromfázisú hálózatból
Áramfogyasztás Maximum 5 VA
Figyelt feszültségtartomány 180 – 260 V~ 300 – 500 V~
Szerelés Relé aljzat
Válaszidő 2 másodperc 2.5 % feszültségesés esetén
Csatlakozások feszültsége AC 2500 VA induktív terhelés Cosφ = 1
AC 1875 VA induktív terhelés Cosφ = 0.4
DC 300 W Induktív ellenállás
Műveletek száma 30 művelet / óra
Üzemi hőmérséklet -10 °C – 50 °C
Környezeti hőmérséklet – 20 °C – 80 °C
Burkolat Noryl (PPO) UL 94 V0
Méret 79 x 35 x 88 mm
Súly 116 gramm



V control / A control – digitális feszültségmérő / digitális áramerősségmérő

A-V-Control

V control

A feszültségváltó (angolul voltage transformer, vagy röviden VT) egy olyan transzformátor, melynek primer tekercsére van kapcsolva a mérendő feszültség, szekunder tekercsére pedig a mérőműszer.

Nagy feszültségeket, vagy ha a mérőműszert galvanikusan le akarják választani a hálózatról, feszültségváltó közvetítésével mérnek.

A Voltmérő direkt kötésben max. 10 V-ig köthető. Nagyobb feszültség mérésére feszültségváltó trafót kell használni, ahol a szekunder feszültség max. 10 V.

A control

Az áramváltó (angolul current transformer, vagy röviden CT) egy olyan árammérő transzformátor, melynek primer tekercsén folyik át a mérendő elektromos áram, szekunder tekercsét pedig a mérőműszer zárja rövidre.
Nagy váltakozó áramok esetén, vagy ha a mérőműszert galvanikusan le akarják választani a hálózatról, áramváltó közvetítésével mérnek.

Amikor az áramkörbe kötött áramváltót nem használják, szekunder kivezetéseit mindig rövidre zárják (ez alól kivételt képeznek az összegző áramváltók).

Az ampermérő direkt kötésben Max. 5 A-ig köthető. Nagyobb áram mérésére áramváltó trafót kell használni, ahol a szekunder feszültség Max. 5 A.

A digitális áramerősség, és feszültségmérőt akkor érdemes alkalmazni, amikor frekvenciaváltót használunk. A frekvenciaváltóval vezérelt kábelek feszültségét, és áramerősségét nem lehet lakatfogóval mérni!

Technikai táblázat – mindkét készüléknek –

Áramforrás ~ 230V/50Hz   –  ~117/60Hz
Teljesítmény Maximum 3 VA
Kijelző méret 13 mm
Csatlakoztatás Sorkapcsokon keresztül Ø 2.5 mm2
Mérési tartomány 0 – 999 dipkapcsolókkal állitható
Üzemi hőmérséklet -10°C – 50°C
Tárolási hőmérséklet -30°C – 80°C
Túlcsordulás kijelzése ”EEE”
Burkolat anyaga Noryl (PPO) UL 94 V0
Méretek 54 x 90 x 59 mm
Súly 220 gramm

Hőkioldós vezérlőszekrény

VSZ_MIKROPROCESSZOROS

Védi a szivattyú motorját a szárazon futástól, amperometrikus védelmet biztosít és egy vagy két szivattyút vezérel akár egyszerre*. A vezérlést a belső elektronikus áramkör végzi. A szivattyúk indításáról egy nyomás– vagy úszókapcsoló, vagy érzékelőszondák gondoskodnak.

A VEZÉRLŐSZEKRÉNY TULAJDONSÁGAI

  • A szondák ellenállás-érzékenysége állítható 0-100 kΩ-ig (csak 1 szivattyú esetén)
  • Forgókaros főkapcsoló
  • Hőkioldó
  • Olvadóbiztosíték
  • Nyomógombok: automatikus, stop, kézi

A VEZÉRLŐSZEKRÉNY FUNKCIÓI
Egy és háromfázisú szivattyúk motorjainak vezérlésére (1 szivattyú) rásegítésnek

Technikai adatok

Egyfázisú

Háromfázisú

Áramforrás

230 V ± 20% 50-60 Hz

380 V ± 10% 50-60 Hz

Áramerősség

4A – 18 A

1.6 A – 20 A

Motorvédelem

Hőkioldó

Kezelőfelület

Villogó LED lámpák

Nyomógombok az automatikus indításhoz

Bemeneti csatlakozás

2 bemenet a szondáknak, úszókapcsolónak

2 bemenet a nyomáskapcsolónak

Tanusítvány

CE

Védettségi fok

IP 55

Üzemhőmérséklet

-5 °C ÷ +40 °C

Környezeti hőmérséklet

-20 °C ÷ +80 °C

A ház anyaga

Önkioltó műanyag

Méret

19 x 9 x 24 cm

22 x 12 x 30 cm

Súly

1.8 kg

3.2 kg

* Az ikerszivattyús és rásegítő szivattyús rendszerekhez a vezérlőszekrény külön rendelhető!

Mikroprocesszoros vezérlőszekrény

VSZ_MIKROPROCESSZOROS

Szárazon futás elleni, valamint  amperometrikus védelmet biztosít biztosít a szivattyú motorjának. Egyvagy két szivattyút vezérel akár egyszerre*. A vezérlést a belső elektronikus áramkör látja el. A szivattyúk indításáról egy nyomás– vagy úszókapcsoló, vagy érzékelőszondák gondoskodnak, amelyek a vezérlőszekrényre vannak kötve.

A VEZÉRLŐSZEKRÉNY TULAJDONSÁGAI

  • A szondák ellenállás-érzékenysége állítható 0-100 kΩ-ig (csak 1 szivattyú esetén)
  • Maximum motoráram felvételének szabályozása
  • Forgókaros főkapcsoló
  • Elektronikus motorvédelem
  • Mágneses relé (csak 3 fázisnál)
  • Olvadóbiztosíték
  • Úszó,- nyomáskapcsolónak analóg bemenet

A VEZÉRLŐSZEKRÉNY FUNKCIÓI

  • Egy és háromfázisú szivattyúk motorjainak vezérlésére (1 szivattyú) nyomásnöveléshez
  • Egy és háromfázisú szivattyúk motorjainak vezérlésére (ikerszivattyús rendszer) nyomásnöveléshez, szennyvízhez és víztároláshoz

1 szivattyúhoz: egy és háromfázisú szivattyúmotorhoz, csak nyomásnöveléshez.

Ikerszivattyús rendszerhez: egy és háromfázisú szivattyúmotorhoz, multifunkcionálisan (nyomásnövelés, szennyvíz, tárolás). A két szivattyú között a szabályozás integrált, és akár mindkét szivattyút is működteti egyszerre.

Különböző funkciók ellátásához különböző érzékelők használata az előírt.

Szennyvízhez

4 szintszabályozó (úszókapcsoló) használatával  töltési, és ürítési funkciót is vezérelhetünk. Az egyik szivattyúval a minimum és maximum vízszintet szabályozhatjuk, a második szivattyúval rásegíthetünk.

Nyomásnöveléshez

1 szintszabályozó (úszókapcsoló) vagy 3 szonda (maximum, minimum, közös) + 2 nyomáskapcsoló. A szintszabályozó használatával ellenőrizhetjük a tartályban a vízszintet, míg a két nyomáskapcsolóval az indítást, és a túlnyomást szabályozhatjuk.

Tároláshoz

1 szintszabályozó (úszókapcsoló) + 3 szonda (maximum, minimum, közös). Használatuk segítségével két ciszterna vízszintjét szabályozhatjuk egyidejűleg.

Egyfázisú Háromfázisú
Áramforrás 230 V ± 20% 50-60 Hz 380 V ± 10% 50-60 Hz
Áramerősség 2 A – 18 A 0.8 A – 14 A
Méret 19 x 9 x 24 cm 22 x 12 x 30 cm
Súly 1.8 kg 3.2 kg
Motorvédelem Amperometrikus
Kezelőfelület

Villogó LED lámpák

Nyomógombok az automatikus indításhoz

Bemeneti csatlakozás

2 bemenet a szondáknak, úszókapcsolónak

2 bemenet a nyomáskapcsolónak

Tanusítvány CE
Védettségi fok IP 55
Üzemhőmérséklet -5 ˘C ÷ +40 ˘C
Környezeti hőmérséklet -20 ˘C ÷ +80 ˘C
A ház anyaga Önkioltó műanyag

* Az ikerszivattyús és rásegítő szivattyús rendszerekhez a vezérlőszekrény külön rendelhető!

Szivattyúvezérlő szekrény cosφ érzékelővel

Cosfi

Vezérlőszekrény cosφ érzékelővel egy,- és háromfázisú szivattyúmotorokhoz. A szivattyú motorjának amperometrikus védelmet nyújt, amely szabályozható, valamint a cosφ-t figyelve védelmet nyújt a szárazon futás ellen. A cosφ (fáziskésés) érzékelése miatt nincs szükségünk érzékelőkre (úszó,- nyomáskapcsoló, szonda), ezért mély kutakba tökéletes megoldás lehet.

A szivattyúk motorjának cosφ értéke folyadék felszívása alatt kb. 0.95, míg szárazon futás esetén 0.4 körüli értékre csökken. A cosφ vezérlőszekrény ezt érzékelve kikapcsolja a motort, így védve a szárazon futás káros hatásaitól, valamint amperometrikus védelmet nyújt a szivattyú motorjának.

A COSφ VEZÉRLŐSZEKRÉNY TULAJDONSÁGAI

  • Öntanuló cosφ processzor
  • Programozható víztöltési idő
  • Fázismegszakítás elleni védelem (csak 3 fázisú)
  • Fázis forgásirány figyelése (csak 3 fázisú)
  • Mágneses relé (csak 3 fázisnál)
  • Forgókaros főkapcsoló
  • Nyomógombok: automata, stop, kézi

A COSφ VEZÉRLŐSZEKRÉNY FUNKCIÓI

  • Védi a szivattyút a szárazon futástól
  • Méri a motor elektromos áramfelvételét
  • Motorvédelmet biztosít a szivattyúnak úszó,- vagy nyomáskapcsoló nélkül. Ez előnyt jelent búvárszivattyúk esetén, ahol ezek a szabályozók nem férnének el.
  • Helyettesíti a főelosztó szekrényt, mert túláram, rövidzárlat elleni védelmet nyújt, stb…

A vezérlőszekrény elérhető egy és három fázisú szivattyúkhoz is, valamint analóg és digitális kijelzős változatban


Cosfi-táblázat2

Sequencer – több szivattyú vezérlése

Sequencer

Sequencer

A Sequencer egybeszerelt szivattyús (ikerszivattyús) rendszereket irányító műszer. Segítségével megvalósíthatóak a hagyományos, zárt szivattyús rendszerek szabályozása.

A műszer ikerszivattyús rendszereket vezérel. A rendszer egy nyomáskapcsolón keresztül kapja az indítási jelet, és ha a nyomás nem elegendő, a folyamatos áramlás érdekében egy vész nyomáskapcsoló segítségével elindítja a rásegítő szivattyút. Egy úszókapcsoló segítségével a szárazon futást küszöböli ki.

Sequencer-kapcsolasi-rajz



Sequencer 2

A Sequencer 2 megegyezik a Sequencer működésével, de kibővítették 3 LED lámpával, amely a rendszer állapotát jelzi.

Sequencer2POWER- A Sequencer 2 üzemel
PUMP 1 – A fő szivattyú fut
PUMP 2 – A rásegítő szivattyú fut

Technikai paraméterek mindkét készülékhez

Áramforrás 117 – 230 V~ 50 – 60 Hz || 24 V~ 50 – 60 Hz
Áramfogyasztás Maximum 15 VA
Szerelhetőség Szerelősínre
Csatlakozások feszültsége 5 (2) A
Operációk száma 30 operáció / másodperc
Relé élettartama 2 millió operációig
100.000 művelet névleges tölts alatt
Üzemi hőmérséklet -10 °C – 60 °C
Környezeti hőmérséklet -30 °C – 80 °C
Burkolat Noryl (PPO) UL 94 V0
Védettségi fok IP 20
Tanúsítvány CE
Méret 90 x 54 x 59 mm
Súly 120 gramm

MacPress – nyomáskapcsoló

MacPress

A termék leírása

Általános nyomáskapcsoló egyfázisú (PMP széria) és háromfázisú (PMT széria) szivattyúkhoz. Használatukkal a szivattyúmotorok indítása és leállítása automatizálható két beállított nyomásértéket elérve. Ajánlott házi vízművek felújítására, egyszerűbb háztartási szivattyús rendszerek vezérlésére, öntözési feladatok ellátására.

Működési elve

A nyomáskapcsoló elektromos kontaktusai záródnak és elindítják a motort a maximum érték elérésekor kinyílnak, és leállítják a motort

Az elektromos terminál

A nyomáskapcsolóban található egy elektromos terminál, amire csatlakoztatjuk a szivattyú elektromos kábelét, valamint a hálózati tápot. A terminálban található érintkezőket egy kar zárja / nyitja a rendszer nyomásától függően.

Az indítási és leállítási nyomás

A kar, amely nyitja / zárja az érintkezőket, a két rugó mozgásától függ. A rugók mozgása pedig a nyomástól, amely éppen a rendszerben uralkodik. Nyomásesés esetén az indításért felelős rugó a karon át behúzza az érintkezőket, ha eléri a beállított értéket. Ekkor a szivattyúmotor és az elektromos hálózat között áramátadás történik. A szivattyú egészen addig üzemel, amíg a rendszer nyomása el nem éri a kikapcsolási nyomásértéket (ha elzárjunk minden csapot, a szivattyú által termelt nyomás nőni fog a rendszerben. Ekkor a kikapcsolásért felelős rugó megszakítja az elektromos kapcsolatot a szivattyúmotor és a hálózat között a kar segítségével.

A rugókhoz tartozó nyomásértékek (indítási és leállítási nyomásérték) a táblázatban megtalálható az egyes típusú nyomáskapcsolókhoz, azonban szakember által igény szerint egyéni értékre is beállítható, ügyelve a minimális és maximális differenciaértékre, amely a két nyomásérték között lehet.

MacPress-abra

Modellek

Modell Fázis Gyári nyomásérték Nyomástartomány
VPRM030000-PMP3
alacsony nyomás
Egy fázis 2 – 3 bar 1.5 – 6 bar
VPRM060000-PMP6
magas nyomás
Egy fázis 4 – 5.5 bar 4 – 10 bar
VPRT030000-PMT3
alacsony nyomás
Három fázis 2 – 3 bar 1.5 – 6 bar
VPRT060000-PMT6
magas nyomás
Három fázis 4 – 5.5 bar 4 – 10 bar

Technikai információk

Szerelés Csőre
Védettségi fok IP 44
Üzemi hőmérséklet 0 °C – 50 °C
Csatlakozás 1/4″ BM
Névleges áramerősség 16(10) – 25(16)A
Áramforrás 117 / 230 / 400V 50 – 60Hz
Tanúsítvány CE
Méret 112 x 105 x 55 mm
Súly 370 gramm



MWRC 1 – elektronikus esővíz-szint figyelő

Processed with VSCOcam

Az MWRC 1 elektronikus vezérlőegységet kifejezetten esővízgyűjtő-rendszerek vezérlésére tervezték. Az esővízgyűjtő tartály szivattyúját rácsatlakoztatva védelmet biztosít szárazon futás ellen, és további, két motoros szelep segítségével biztosítja az esővízgyűjtő tartály állandó vízszintjét.

Az MWRC-re csatlakoztatott úszókapcsoló a tartály vízszintjét figyeli. Amennyiben a vízszint az úszókapcsoló által alacsonynak érzékelt szintre apad, az MWRC 1 leállítja a szivattyút a szárazon futás elkerülése végett. A rendszerbe szerelt motoros szelepek pedig biztosítják a tartály megfelelő vízutánpótlással.

A rendszer működéséről itt olvashat

Áramforrás 230 V~ 50 ÷ 60 Hz 3W
Áramfelvétel Max 6 mA
Szelep áramforrása 230V~ / 50Hz – 1A
Szivattyú áramforrása 230V~ / 50Hz – 5A
Szintszabályozás Úszókapcsoló
Szintfigyelés Nincs
Védettségi szint IP 20
Tanúsítvány CE
Üzemi hőmérséklet 0 °C ÷ 50 °C
Környezeti hőmérséklet -20 °C ÷ 80 °C
Burkolat (PPO) UL 94 V0
Méretek 127 x 87 x 61 mm
Súly 550 gramm

RAINCONTROL LCD – elektronikus esővíz-szint figyelő



RAINCONTROL



A RAINCONTROL LCD az esővíz szintjének teljesen automatizált vezérlésére.
Az eszköz figyeli az esővíz visszanyerő tartály(oka)t annak érdekében, hogy a vízszint változó vízállás esetén is mindig megfelelő legyen. A Raincontrol figyelemmel kíséri a tartályban lévő víz mennyiségét, és azonnal átkapcsol hálózati vízellátásra esővíz hiánya esetén. Miután a tartályban lévő víz eléri a maximum szintet, a készülék visszatér esővíz üzemmódba.



raincontrol-in

 Power Supply 117 V~/ 50÷60Hz 230 V~/ 50÷60Hz
Consumption 5,5 VA
Monitoring LCD 2×16
Field of measurement 0 ÷ 5 m H2O
Max Overpressure 20 m H2O
Measuring Accuracy ± 1% f.s.
Resolution 1 cm H2O
Minimum differential 2 cm H2O
Output relay 10A 250 V~
Channels n° 1
Operating temperature 0 °C ÷ + 50 °C
Storage temperature -10°C ÷ + 60 °C
Housing NORYL UL 94 VO
Approval CE
Protection rating IP 20
Dimensions mm 105x90x73
Weight gr. 450
Weight with sensor gr. 1290

Érzékelő szonda

Szonda

A vezérlőszondák vezetőképes folyadékokba merülve érzékelik a folyadékszintet, és egy elektronikus szondákraszintszabályzó készülékbe bekötve jelet küldenek a szabályzásra.

Ha az elektronikus szonda víz alatt van, akkor a szintszabályozóban egy relé aktiválódik. De amint a folyadékszint lecsökken, és már nem lepi el az érzékelő szondát, a relé kiold, amely vagy leállítja a szivattyút, vagy elindítja, töltési, vagy ürítési funkciótól függően.

A készülék vízmentes elektromos bekötéseiről tömszelencék gondoskodnak.

Elheyezés Foyladékba
Ház anyaga ABS + AISI 316
Súly 45 gramm
Méretek Ø 22 x 85 mm
Üzemi hőmérséklet 80 °C maximum

Ellensúly úszókapcsolókhoz

ellensuly-contr

Az ellensúly segítségével az úszókapcsolók szintszabályozási hiszterézis – különbség – beállítható.

Csak rá kell húzni az ábra alapján az úszókapcsoló kábelére, és a kimért távolság (az ellensúly – úszókapcsoló között) lesz a szintszabályozási tartomány kétszerese.

ellensuly-bekotes

1. Összeszerelés
2. Szintszabályozás

Elérhető 220 (CONTR), illetve 300 (CONRP) gramm súlyban

Paraméter / Kód CONTR CONRP
Súly 220 gramm 300 gramm
Méret Ø 47 x 55 mm Ø 47 x 55 mm
Anyag Polisztirén Polisztirén
Szín Sárga Sárga
Feltölött anyag Homok + vaspor Vaspor

MACnivel – folyadékszint jelző

MacNivel

A MACnivellel, és 5 érzékelőszonda segítségével nyomon követhetjük a tárolónkban a vízszintet. A szondák működési elvét kihasználva 5 darabot a vízbe mártva, kimért szintkülönbséggel üzemel. A készülék akkumulátorról üzemel. A LED szintjelzőnek köszönhetően folyamatosan nyomon követhetjük a vízszintet a tárolónkban.

MacNivel-szintmeres



Áramforrás 9 V elem
Tanúsítvány CE
Üzemi hőmérséklet 0 °C – 50 °C
Környezeti hőmréséklet -20 °C – 80 °C
Méret 106 x 80 x 30 mm
Súly 70 gramm
Burkolat ABS

Sentinel 2 – riasztókészülék

Sentinel-2

A Sentinel 2 egy szintszabályozóhoz (úszókapcsolóhoz) kötve hangjelzéssel figyelmeztet minket, ha a folyadékszint elérte a minimális szintet. A készülék áramkimaradás esetén akkumulátorról is üzemeltethető.

A készülék kimeneti reléjére egy riasztót kötve távoli figyelmeztetés is kialakítható. A relé csak akkor működik, ha a készülék áram alatt van. Teszi ezt, ha a szintszabályozó a belső mikrokapcsolója zárva van. Ekkor a készülék berregni kezd, és aktiválja a riasztót.

Sentinel-2-abra



Áramforrás 230 V~ 50 – 60 Hz
Tartalék akkumulátor 9 V – 110 mA (Ni-Cd)
Kimeneti relé 0.5 A 250 V~
Áramfogyasztás riasztáskor Maximum 13 mA
Áramfogyasztás 1 VA
Töltési áram 13 mA
Tárolt áramerősség 3 mA
Rezgés Igen
Tanúsítvány CE
Üzemi hőmérséklet 0 °C – 50 °C
Környezeti hőmérséklet 0 °C – 60 °C
Méret 105 x 55 x 46 (64) mm
Súly 160 gramm
Burkolat ABS
Megjegyzés Kérésre más feszültség is elérhető

SPINS – csatlakozódugalj

spin

A csatlakozó dugalj segítségével nem kell megbontani a szivattyú külső burkolatát, hogy közvetlenül beköthessünk egy úszókapcsolót. Helyette a dugaljra rákötjük az úszókapcsolót, majd a szivattyú dugvilláját bedugjuk a SPIN-be.

Bekötés, használat:

Spins-abra

Jelmagyarázat

1. Hálózati áramforrás
2. SPINS
3. Szivattyú hálózati kábel
4, Szivattyú
5. Úszókapcsoló

Elektromágneses interferencia szűrő

EMI-szuro

Gyakran előfordul – főleg búvárszivattyúk esetében -, hogy a frekvenciaváltót és a szivattyút összekötő kábel meghaladja a 10 métert. Ekkor a motor és az inverter (frekvenciaváltó) között kapacitív hatás lép fel, amely befolyásolja a frekvenciaváltó helyes működését, és a szivattyút tönkre is teheti. Ennek kiküszöbölésére kínálunk választékot zajszűrőkből, amelyet a szivattyú és a frekvenciaváltó közé beszerelve zavartalan működést biztosít az inverternek. A készülék elérhető egy-, illetve három fázisú szivattyúkhoz különböző áramfogyasztáshoz.

Szerelési pozíció Bárhogy
Védettség IP 20
Üzemi hőmérséklet 0 °C – 50°C
Tanúsítvány CE
Burkolat Horganyzott acél



Termék Áramforrás Áramfelvétel Hűtés
ACLM \900600010 1 x 220 V~ 10 A
ACLM \900600011 1 x 220 V~ 10 A x
ACLT \900600005 3 x 400 / 220 V~ 10 A
ACLT \900600006 3 x 400 / 220 V~ 10 A x
ACLT \900600013 3 x 400 / 220 V~ 16 A

E-Fly – kis méretű billenős úszókapcsoló

e-Fly-uszokapcsolo

A billenős úszókapcsolókat szennyvizek szintszabályozására használják. Akár elektromos vezérlőszekrényre, akár közvetlenül szivattyúra is köthető. Az E-Fly kisebb méretű, mint a MAC5 úszókapcsolóés az olyan erősen szennyezett ipari, vagy háztartási vizekben is alkalmazható, ahol egy MAC5 nem férne el.

Az elektromos vezeték szigetelése neopren anyagú.

efly-bekotesi-pelda



E-Fly bekötési példa

Mikrokapcsoló villamos tulajdonságai 10 (3) A 250 V ~
Tanúsítvány ENEC / CE
Üzemi hőmérséklet 0 °C – 50 °C
Környezeti hőmérséklet -10 °C – 60 °C
Védettség IP 68
Kapcsolási szög ± 10°
Méret 100 x 156 mm (Ø x h)
Súly 700 gramm
Térfogat 620 cm3
Maximum mélységi szint 2 bar
Burkolat Nem mérgező Polipropilén (PP)
Színezés Nem mérgező
